Super Cordas

O que é ?

Instalação Sonora composta por : 8 Gran Cordas em aço anodizado (6 com 8 metros e 2 com 11 metros de comprimento), 8 captadores ativos, 16 atuadores para a geração de harmônicos (8 e-bows, 5 motores com plectros e 3 retro-alimentadores), 4 sensores de presença, mesa mixer de 16 canais, placa digital de 8 saídas, 8 emissores laser, laptop para controle (pode ser substituído por placa Arduíno), 4 caixas acústicas full range e 1 subwoofer.

Gran Corda : É a menor unidade com as quais montamos a instalação SuperCordas : é um monocórdio Pitagórico formado por uma corda de aço anodizado afinável presa a dois cavaletes em acrílico, 2 projetores laser (em vermelho, verde e azul) 2 captadores eletromagnéticos, atuadores tipo e-bows, sensores de presença (curtos). O que diferencia a GC é o comprimento das cordas que podem variar de 4 a 40 metros. O instrumento pode funcionar em 3 modos :

Modo Natural : os atuadores são dispostos em pontos de harmônicos da corda (1/7, 1/11 do comprimento – sétimo e décimo primeiro harmônicos) – são disparados por sensores de presença.
Modo Automático : Ao instrumento original são acrescentados pequenos motores elétricos de 3 a 9 volts com plectros de diversos tipos (metálicos, plásticos, bambú, etc). Estes plectros podem ser controlados por sensores simples (tipo on/off) ou tocados pelo público via joysticks analógicos.
Modo Retroalimentação : a saída de um captador é enviada a uma dispositivo simples e eficaz : um alto falante que transmite para a corda a vibração para a corda através de um fio preso ao cone. Com este equipamento podemos criar vários “motto perpétuos” em coloridas atmosferas sonoras.

Specifications: length 11 meters, height 2.10 meters, 1.20 meters deep. Can be placed on walls, open spaces, openings and corridors, even outdoors – assembly in 48 hours.

O projeto foi montado em formato fixo com 11 cordas no Sabina Parque Escola do Conhecimento em Santo André – SP com 8 cordas de 13 metros e 3 de 27 metros de comprimento.

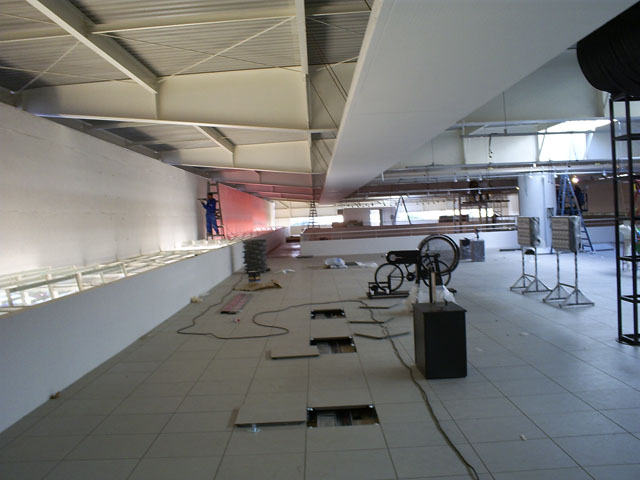

Montagem da Instalação – Sabina Santo André

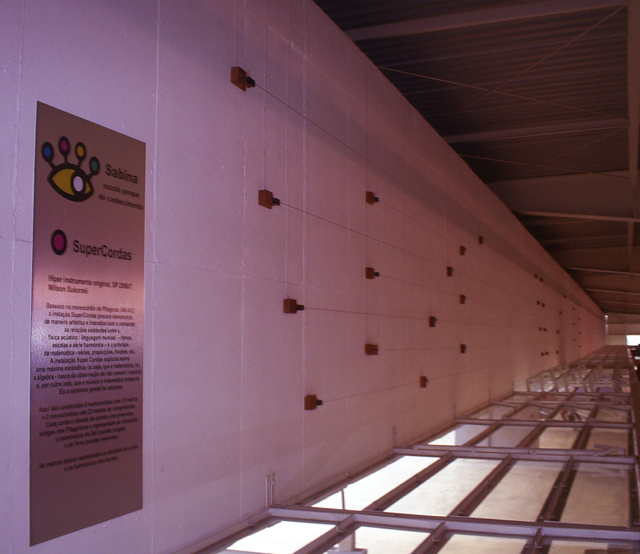

Instalação pronta

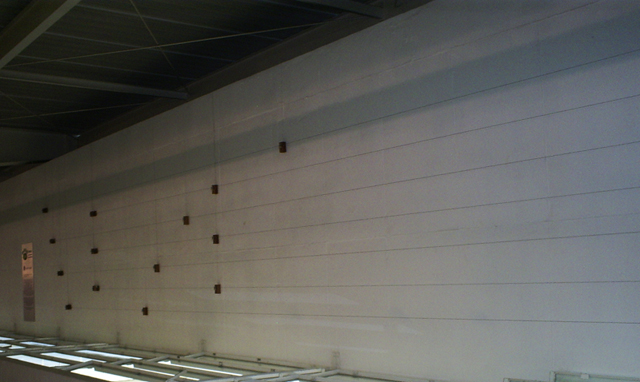

SuperCordas montada.
Vídeo do Projeto em funcionamento

English Version

SUPERSTRINGS – SOUND INSTALLATION

Sound installation consisting of: 8 Gran Strings in anodized steel (6 with 8 meters and 2 with 11 meters in length), 8 active pickups, 16 actuators for the generation of harmonics (8 e-bows, 5 motors with plectrums and 3 retro- feeders), 4 presence sensors, 16-channel mixer table, 8-output digital board, 8 laser emitters, control laptop (can be replaced by Arduino board), 4 full range speakers and 1 subwoofer.

Gran Corda: It is the smallest unit with which we set up the SuperCordas installation: it is a Pythagorean monochord formed by a tunable anodized steel rope attached to two acrylic easels, 2 laser projectors (in red, green and blue) 2 electromagnetic pickups, actuators type e-bows, presence sensors (short). What differentiates the GC is the length of the strings that can vary from 4 to 40 meters. The instrument can work in 3 modes:

Natural Mode: the actuators are arranged in harmonic points of the string (1/7, 1/11 of the length – seventh and eleventh harmonics) – are triggered by presence sensors.
Automatic Mode: Small electric motors of 3 to 9 volts with plectrums of different types (metallic, plastic, bamboo, etc.) are added to the original instrument. These plectrums can be controlled by simple sensors (on / off type) or played by the public via analog joysticks.
Feedback mode: the pickup output is sent to a simple and effective device: a loudspeaker that transmits vibration to the string through a wire attached to the cone. With this equipment, we can create several “perpetual motto” in colorful sound atmospheres.

Figure (see above)

Specifications: length 11 meters, height 2.10 meters, 1.20 meters deep. Can be placed on walls, open spaces, openings and corridors, even outdoors – assembly in 48 hours.

The project was assembled in a fixed format with 11 strings at Sabina Parque Escola do Conhecimento in Santo André – SP with 8 strings of 13 meters and 3 of 27 meters in length.

Figures (see above)
